八核A53创客神器NanoPiM3,6818开发板

八核A53创业者武器NanoPi M3,6818单片机开发板

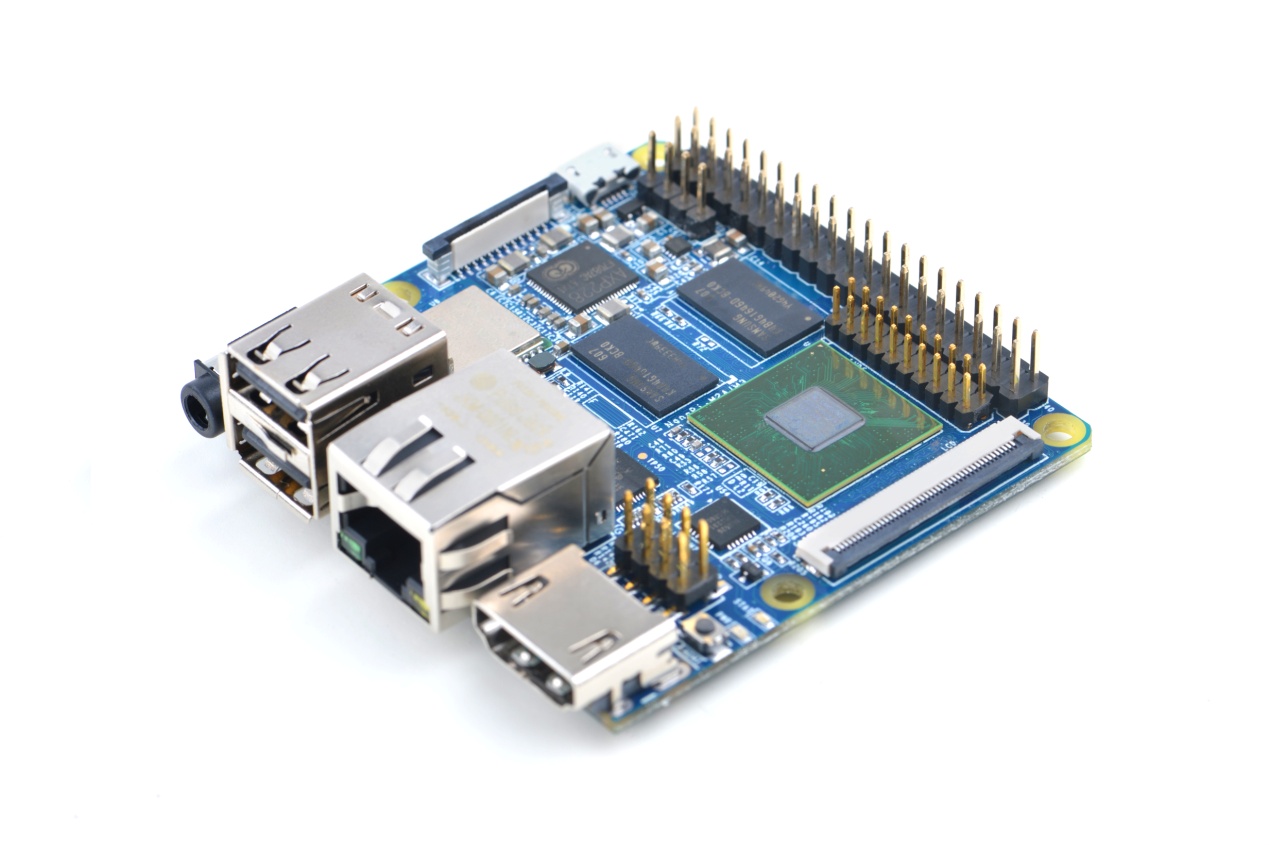

NanoPi M3（下称M3）是友善之臂精英团队朝向创业者、我们、内嵌式发烧友、电子器件艺术大师、爱好者等人群发布的又一款强悍的彻底开源系统的手机创业者武器。好玩儿，趣味性，提升是大家的总体目标，随时随地开启NanoPi M3，你没仅仅试验室的技术控，你也能够是日常生活的HACK。它不只是一块单片机开发板，它可能陪在你身边悠长开发设计时光，与你的逻辑思维联接，变成你忠实的朋友，帮你将念头变为实际。

NanoPi M3选用三星八核A53性能卓越CPUS5P6818，动态性运作cpu主频400M-1.4gHz，集成化千兆以太网卡，WiFi、手机蓝牙，并选用了AXP228电池管理集成ic。可系统升级软件开机，并选用MicroUSB供电系统，板载瓷器无线天线。

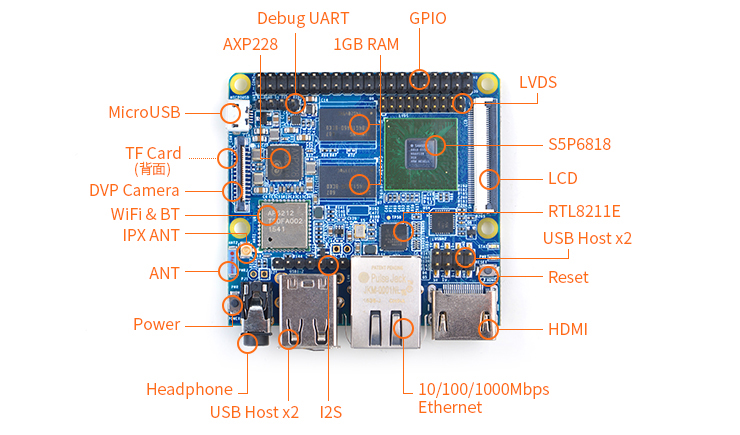

容积充足小，插口却丰富多彩，NanoPi M3引出来了视頻键入/輸出插口（DVP Camera/LVDS/HDMI/LCD插口），千兆以太网口，I2S插口，3.5毫米音频输出插口，也是空出了四个USB接口，带串口调试作用。

資源特点

• CPU: S5P6818, 动态性运作cpu主频400Mhz--1.4gHz

• PMU 电池管理：AXP228，系统升级软件待机和睡眠质量唤起等

• DDR3 RAM: 2GBB

• SD: microSD卡槽一个

• 网络接口: 千兆以太网插口(RTL8211E)

• Wireless：802.11 b/g/n

• Bluetooth：4.0 dual mode

• 无线天线: Wi-Fi和手机蓝牙同用, 板载瓷器无线天线, 另外出示IPX插口

• 声频：3.5毫米手机耳机座/Via HDMI

• I2S：板载I2S插口,7Pin,2.54mm排针

• 话筒: 根据3.5毫米耳机插孔键入

• USB Host: 4 x USB 2.0 Host , 在其中2个是规范A型插口, 此外2个是2.54mm排针

• Micro USB: 1 x USB 2.0 Client

• LCD插口: 45pin, 0.5毫米间隔FPC贴片式座，适用精彩TFT LCD (RGB:8-8-8)

• HDMI: HDMI 1.4a, Type A型口，4k超清显示信息

• LVDS插口：20Pin,2.0Mm排针

• DVP Camera插口: 24pin, 0.5毫米间隔，FPC贴片式竖座

• GPIO拓展插口: 40 Pin,2.54mm排针,适配NanoPi M1,M2,树莓派等创业者板

• 调节串口通信：4Pin，2.5毫米单双排针

• 功能键：K1（开关电源功能键），Reset

• LED：指示灯,系统状态显示灯

• RTC: 适用RTC, 带纽扣电池导线孔

• PCB Size:64x60Mm，6层，沉金加工工艺

• 供电系统: DC 9V/2A

• OS/Software: u-boot, Android5.1, Debian8

拓展联接

联接USB(FA-CAM202)二百万监控摄像头控制模块

• NanoPi M3应用Debian系统软件，假定你已接上LCD屏或是HDMI，进到系统软件后，点一下左下方的菜单键“Other”-->xawtv，打开USB Camera软件。进到“welcome to xawtv！”，挑选OK就可以开展照相。

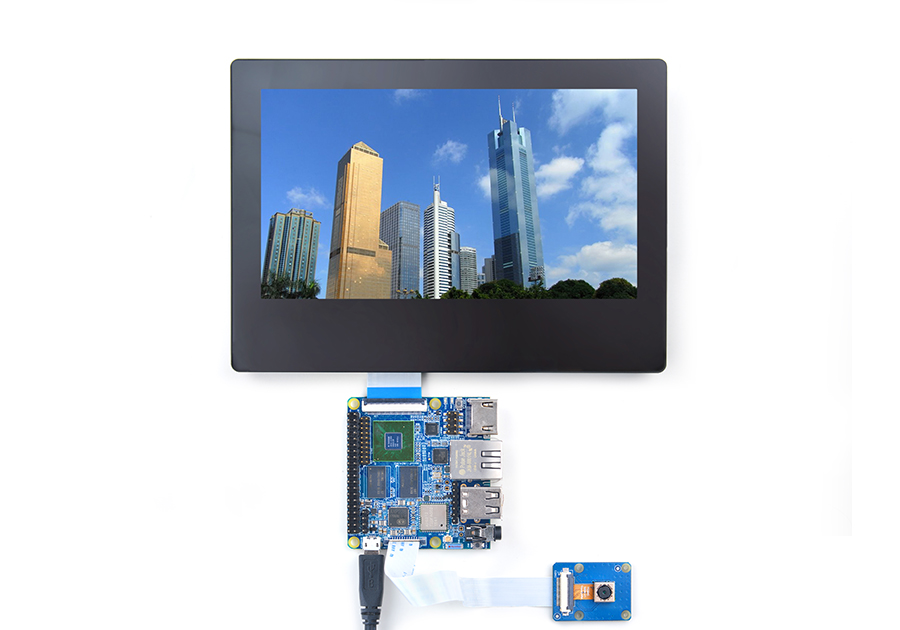

联接CMOS 五百万监控摄像头控制模块

• NanoPi M3应用Android5.1系统，假定你早已接好LCD屏或是HDMI，进到系统软件后，立即点一下“camera”标志，就可以打开摄像头开展照相。

NanoPi M3排热模块

大家都知道，三星8核A53CPUS5P6818集成ic运作时溫度较为高，为了更好地系统软件运作更顺畅，友好精英团队专业为NanoPi M3设计方案了带散热风扇的热管散热器件，安裝上热管散热器件，NanoPi M3运作更平稳。

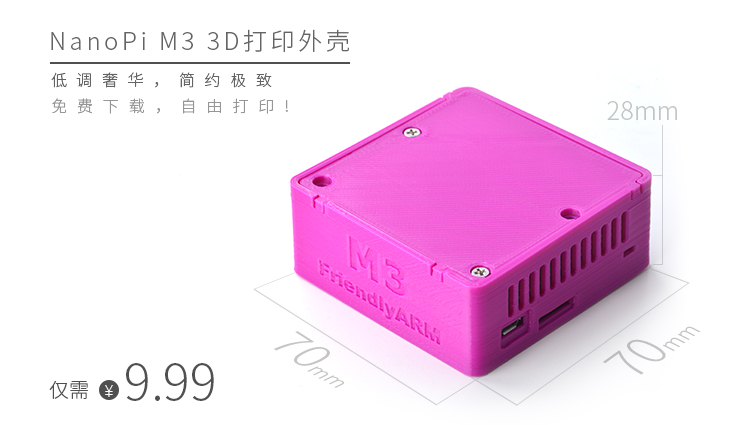

NanoPi M3 三d复印机壳

颠复硬件配置的死板，装上三维打印机壳，打造出专享你的创业者小玩具。而且完全免费出示三维打印文档，你能在这儿免费下载到NanoPi M3的打印文件：

http://www.thingiverse.com/FriendlyARM3DPrinter/designs

NanoPi M3資源下载地址：

* 烧录固件下载连接：[http://wiki.friendlyarm.com/wiki/nanopi3/download/]

* 源代码下载连接：[https://github.com/friendlyarm]

* 维基操作手册连接：[http://wiki.friendlyarm.com/wiki/index.php/NanoPi_M3/zh]

* 电路原理图下载地址：[http://wiki.friendlyarm.com/wiki/images/4/4c/NanoPi-M2A-M3-1604-Schematic.pdf]
