从"能用"到"好用"：工业设计 CAD 国产显卡的三重追赶

工业设计 CAD(SolidWorks、CATIA、NX、Creo、中望 3D、浩辰 CAD、CAXA 等)对显卡的需求,本质上分三个层次:一是图形显示与实时建模交互,要求完整、成熟的 OpenGL / DirectX / Vulkan 图形 API 支持与良好的驱动兼容性;二是CAE / CFD 仿真与离线渲染,依赖通用计算(GPGPU)算力与高带宽显存;三是信创整机的入门级显示,强调低功耗、低成本与纯国产化。国产 GPU 厂商也恰好沿这三条路线分化。本文据此分为三大类,逐品牌盘点,所有数据均取自企业官网与权威信源,力求客观中立。

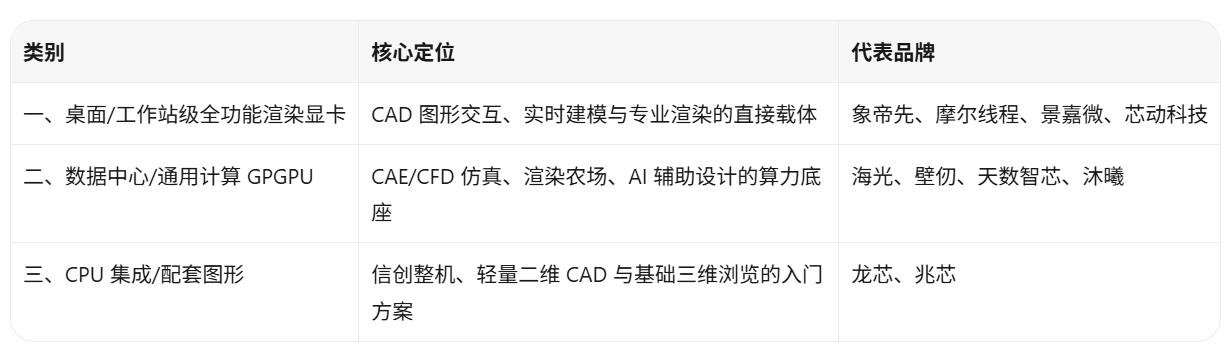

分类总览

第一类:桌面/工作站级全功能渲染显卡

这是工业设计 CAD 图形交互环节最直接、最核心的一类,也是当前国产 GPU 厂商主攻"图形渲染 + AI 加速"双能力的方向所在。

象帝先

象帝先计算技术(重庆)有限公司成立于 2020 年,由"龙芯之父"唐志敏领衔,核心团队来自海光、英伟达、AMD 与中国科学院计算所。公司已完成盘古、伏羲、神农三代自研 GPU 架构布局,其中天钧三号(伏羲架构)FP32 算力 6.4 TFLOPS、搭载 16GB GDDR6 显存,是国内首款量产的全功能高端渲染 GPU;伏羲 A0 完整支持 OpenGL 4.6、OpenGL ES 3.2、Vulkan 1.3 等主流图形 API。面向工作站推出 R1900E、R2900E 等板卡,已与中望、浩辰等国产工业软件及十沣科技工业仿真软件完成兼容认证,是国产 CAD 图形卡中生态走线最深的厂商之一。短板在于整卡绝对性能仍与国际专业卡存在代际差距,目前主要服务信创与国产化替代场景。

摩尔线程

摩尔线程成立于 2020 年,是国产 GPU 中少有的"全功能"玩家,第二代 MUSA"春晓"架构的 MTT S80 拥有 4096 个 MUSA 核心、FP32 算力 14.7 TFLOPS、16GB GDDR6 显存。面向专业市场的 MTT X300 基于同款春晓核心,官方明确标注"加速 CAD 应用",支持 DirectX、Vulkan、OpenGL 与 OpenGL ES 四大图形 API,适配统信、麒麟、Windows 等系统,并针对 GIS、BIM、数字孪生做专门优化,是当前国产桌面显卡中图形 API 覆盖最全、游戏与专业兼顾的代表。局限在于 Windows 下驱动成熟度与部分主流三维应用的兼容性仍在持续打磨,专业卡生态相对英伟达专业卡仍有距离。

景嘉微

景嘉微是国内 GPU 领域起步较早、信创落地最广的厂商之一,主打低功耗、多屏显示的嵌入式与桌面显卡。其第二代 JM9 系列芯片 JM9230 采用 14nm 工艺,集成 512 个流处理单元、主频 1.2GHz,FP32 算力 1.2 TFLOPS,可选 4GB/8GB GDDR6,典型功耗仅 35W,支持 OpenGL 4.0、Vulkan 1.1 与 OpenCL 3.0,可输出 4 路 4K@60fps。产品多用于党政办公、工业控制、金融多屏等信创场景,成熟度与出货量领先。局限在于算力规格偏入门,OpenGL 版本停留在 4.0,面向高端三维 CAD 建模的实时渲染能力有限,更适合作轻量显示与入门级图形方案。

芯动科技

芯动科技以自研 IP 起家,风华系列走"低功耗 + 多场景"路线。风华 1 号定位 4K 级服务器/桌面显卡,FP32 算力 5～10 TFLOPS,支持 OpenGL 4.3、Vulkan 1.2 与 DirectX 11,面向云渲染、云桌面与数据中心多路输出;风华 2 号聚焦桌面与嵌入式,FP32 算力 1.5 TFLOPS、像素填充率 48 GPixel/s,实测功耗仅 4～15W、可无风扇运行,官方演示了中望 CAD 等桌面渲染应用。优势在于能效比与工控、云端场景的批量商用,劣势是单卡绝对算力偏低,更偏显示与轻渲染,而非重度三维建模工作站。

第二类:数据中心/通用计算 GPGPU

工业设计中的 CAE / CFD 仿真、渲染农场与 AI 生成式设计属于算力密集环节,国产 GPGPU 正是这一环节的算力底座。此类产品以加速卡形态为主,通常不承担桌面显示,需与图形卡协同。

海光

海光深算 DCU(Deep Computing Unit)是国产 GPGPU 中商用最成熟的通用计算卡,采用类 CUDA 架构,通过 DTK 软件栈兼容 ROCm 生态,实现 CUDA 代码的低成本迁移。深算一号(2021 年量产)内置 64 个计算单元、最高 4096 运算核心,支持 FP64 双精度;深算二号(2023 年发布)配备 96GB HBM3,FP32 峰值 256 TFLOPS,性能对标 A100 的 80%～90%。海光 DCU 主要面向超算、AI 训练与工业仿真,联合索辰科技等 CAE 厂商优化仿真软件,是工业设计 CAE/CFD 仿真环节国产算力的重要底座,而非图形显示卡,需与独立图形卡配合使用。

壁仞

壁仞科技成立于 2019 年,2026 年 3 月登陆港股成为"国产 AI 芯片第一股",聚焦数据中心 GPGPU。旗舰 BR100 采用 7nm、770 亿晶体管、Chiplet 加 2.5D CoWoS 封装,配 64GB HBM2E 与超 300MB 片上缓存,算力达 1024 TOPS(INT8)、512 TFLOPS(BF16)、128 TFLOPS(FP32),支持 PCIe 5.0 与 CXL,壁砺 100/104/166 等模组与板卡已规模商用,其中壁砺 166 获国家信创安全 I 级认证。软件层 BIRENSUPA 全栈自研。其定位在 AI 训练推理与高端算力集群,与工业设计 CAD 的直接关联主要体现在渲染农场与 AI 辅助设计,而非桌面图形交互。

天数智芯

天数智芯是国内首家实现通用 GPU 量产的企业,产品覆盖云端训练与推理。天垓 100 于 2021 年 3 月发布,是首款全自研 GPU 架构的云端训练芯片,7nm、240 亿晶体管、2.5D CoWoS 封装,配 32GB HBM2,FP16 算力 147 TFLOPS,板级功耗 250W;智铠 100 定位推理,支持 FP32/FP16/INT8 多精度混合计算,最多 128 路视频解码。公司强调"兼容 CUDA 生态、迁移成本低",并打造 DeepSpark 开源社区。其价值在 AI 训练、科学计算与视频处理,对 CAD 的贡献更多是支撑 CAE 仿真与 AI 生成式设计等算力密集环节,而非桌面建模显卡。

沐曦

沐曦集成电路(上海)围绕推理、通用计算与图形渲染布局三大产品线。曦思 N100 面向 AI 推理,INT8 算力 160 TOPS、FP16 80 TFLOPS,支持 128 路编码;旗舰曦云 C500 面向通用计算,配 64GB HBM2e,INT8 算力 560 TOPS、FP16 280 TFLOPS、FP32 36 TFLOPS,显存带宽 1.8TB/s,自研 MXMACA 软件栈宣称兼容 CUDA 生态,并通过 MetaXLink 实现单机 8 卡全互联;曦彩 G 系列则专攻图形渲染加速,针对专业渲染软件优化。其对工业设计的价值集中在 CAE 科学计算、云渲染与 AIGC 内容生成,桌面图形卡尚未规模出货。

第三类:CPU 集成/配套图形

信创整机多采用"CPU 内置或配套桥片集成 GPU"的方式,主打自主可控、低功耗、低成本,能满足二维 CAD 绘图与基础三维浏览,适合对图形性能要求不高的设计初审与日常办公场景。

龙芯

龙芯 7A2000 是面向服务器与 PC 的桥片,首次在片内集成了龙芯自研统一渲染架构 GPU,采用 32 位 DDR4 显存接口、最大支持 16GB 显存,GPU 核心频率 400～500MHz,实现 OpenGL 2.1 与 OpenGL ES 2.0,显示接口为 2 路 HDMI 加 1 路 VGA,典型分辨率 1920×1080@60Hz、最高 2560×1440@30Hz,glmark2 跑分超 300fps。该 GPU 定位桌面办公与信创终端显示,与龙芯 3 号处理器搭配构成纯国产整机方案,自主可控与性价比是核心卖点;受限于架构代际,其 3D 渲染能力仅能满足轻量二维绘图与基础三维浏览,不适用大型装配体实时建模。

兆芯

兆芯开先 KX-6000G 是一款 x86 架构单芯片处理器,集成 4 核心 CPU、高性能 3D 图形加速引擎与显示接口,兼容 SSE4.2/AVX 及国密加速指令。其集成的 GPU(ZX C-1080,源自格兰菲 Arise GT-10C0)相对上代集显性能提升至 4 倍,支持 DP/HDMI/VGA 与 4K 显示,FP32 浮点约 1.5 TFLOPS,3DMark11 图形成绩超 1000 分。依托 x86 生态可原生运行 Windows 与主流行业软件,适合一体机、笔记本与工控终端的轻量图形场景,作为信创入门图形方案具备较高兼容性;但集显规格决定其面对复杂三维 CAD 建模仍力不从心,更多承担基础显示与二维设计任务

结语

综合来看,国产显卡在工业设计 CAD 领域已形成"桌面渲染 + 通用计算 + 集成图形"三层供给体系,但整体仍处于追赶期:在纯国产化、信创办公与中轻量三维建模场景,象帝先、摩尔线程、景嘉微、芯动等已具备可用甚至好用的方案;在 CAE 仿真与渲染农场环节,海光、壁仞、天数、沐曦提供了对标国际主流的算力选项。客观差距同样明显——图形 API 版本、驱动兼容性、ISV 认证数量以及整卡绝对性能,与 NVIDIA 专业卡(Quadro/RTX)及 AMD Radeon PRO 相比仍有代际差距。选型上,追求图形交互体验应优先第一类全功能渲染卡,重仿真与 AI 协同则补充第二类 GPGPU,信创入门则选第三类集成方案,三者往往需要组合部署而非二选一。
